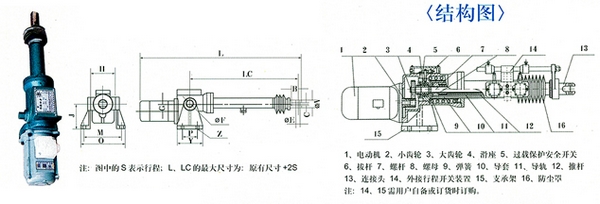

DT型主要技術參數及外形尺寸
| 型號 | 推力kg | 速度(mm/s) | 行程 S(mm) | 配用電機 Kw | L 最小 | Lc 最小 | φA | B | C | φE | φF | G | H | J | M | O | P | Y | Z | 重量約 kg | |
| I | II | ||||||||||||||||||||
| DT25△△ | 25 | 42 | 100～400 | 0.04 | 342+S | 155+S | 24 | 13 | 8 | 6 | 20 | 0 | 85 | 80 | 145 | 175 | 50 | 80 | 4-φ9 | 7.5 | |
| 84 | 0.06 | ||||||||||||||||||||
| DT60△△ | 60 | 34 | 100～400 | 0.06 | 362+S | 140+S | 24 | 20 | 8 | 8 | 20 | 39 | 85 | 100 | 145 | 195 | 70 | 100 | 4-φ13 | 12 | |
| 68 | 0.12 | ||||||||||||||||||||
| DT100△△ | 100 | 42 | 100～600 | 0.12 | 460+S | 240+S | 34 | 20 | 16 | 12 | 25 | 36 | 112 | 130 | 198 | 238 | 75 | 134 | 4-φ14 | 23 | |
| 84 | 0.18 | ||||||||||||||||||||
| DT300△△ | 300 | 42 | 100～800 | 0.37 | 510+S | 245+S | 42 | 20 | 20 | 12 | 25 | 48 | 130 | 152 | 216 | 256 | 75 | 134 | 4-φ14 | 35 | |
| 100 | 0.55 | ||||||||||||||||||||
| DT500△△ | 500 | 50 | 200～800 | 0.75 | 593+S | 276+S | 44 | 20 | 20 | 14 | 35 | 60 | 140 | 170 | 226 | 266 | 75 | 134 | 4-φ14 | 52 | |
| 100 | 1.1 | ||||||||||||||||||||
| DT700△△△ | 700 | 50 | 200～1000 | 0.75 | 585+S | 267+S | 52 | 25 | 20 | 14 | 35 | 67 | 150 | 190 | 236 | 276 | 93 | 163 | 4-φ14 | 63 | |
| 82 | 1.1 | ||||||||||||||||||||
| DT1000△△△ | 1000 | 50 | 200～1000 | 1.1 | 686+S | 283+S | 52 | 25 | 20 | 14 | 35 | 90 | 154 | 190 | 260 | 300 | 93 | 163 | 4-φ14 | 75 | |
| 100 | 1.5 | ||||||||||||||||||||
| DT1600△△△ | 1600 | 50 | 200～1000 | 2.2 | 722+S | 248+S | 64 | 35 | 35 | 25 | 25 | 99 | 240 | 200 | 346 | 526 | 120 | 160 | 8-φ17 | 90 | |
| 3.0 | |||||||||||||||||||||
| DT2500 | 2500 | 50 | 300～1600 | 4 | 912+S | 317+S | 78 | 35 | 35 | 25 | 40 | 123 | 300 | 230 | 436 | 666 | 140 | 190 | 8-φ | 230 | |
| DT3200 | 3200 | 50 | 300～1600 | 5.5 | |||||||||||||||||
| DT4000 | 4000 | 50 | 300～1600 | 5.5 | |||||||||||||||||
| DT5000 | 5000 | 6.6 | 300～1600 | 1.5 | |||||||||||||||||
注:DT5000根據速度配備擺線針輪減速機（內調在尾部）
